Si se encuentran leyendo este post, saben para que es este software, y si no, les dejo una breve descripción de lo que es Ingeniería inversa, luego entraremos a el software más poderoso para la solución de dicha tarea.
Geomagic® es la marca de software de ingeniería profesional de 3D Systems, los productos de software de la marca Geomagic se centran en el diseño asistido por computadora, con énfasis en el escaneo 3D y otras metodologías de diseño no tradicionales, como el modelado basado en voxel con entrada háptica. 3D Systems también comercializa software de inspección de calidad 3D, así como escáneres 3D bajo la marca Geomagic®.
Comencemos, Ingeniería inversa (en inglés "Reverse Engineering") es un término que se utiliza no solo en ingeniería del diseño CAD, si no este término tiene muchos giros y sectores donde se utiliza, para hacer mención a la reingeniería ejemplo de ello, es el sector de programación (realizar un ingeniería inversa del código del algún software, aplicación, juego. etc).
Pero con
el objetivo de esta página hacia la ingeniería mencionaremos que es ingeniería
inversa de acuerdo a Chifofsky, el menciona lo siguiente:
“El análisis de un sistema para identificar sus componentes actuales y las dependencias que existen entre ellos, para extraer y crear abstracciones de dicho sistema e información de su diseño" [Chifofsky, 1990 ]
La
ingeniería inversa consiste en la captura y procesamiento de la información
geométrica en tres dimensiones de un objeto físico. El proceso de captura de
información geométrica se conoce como digitalización 3D, y el
procesamiento de datos se denomina reconstrucción de superficies.
Esto se realiza principalmente mediante herramientas que extraen información de los datos, procedimientos y arquitectura del sistema existente llamado Escaner 3D.
La reconstrucción de superficies toma la información 3D adquirida, y por medio de herramientas CAD genera un modelo computacional tridimensional que puede ser manipulado de acuerdo a las necesidades de diseño, manufactura y análisis.
La aplicación de ingeniería inversa a nivel mundial es una disciplina que representa una revolución en los procesos de desarrollo de productos. Ejemplos de esto son el diseño de moldes, el diseño mecánico, diseño de productos, inspección de productos, aplicaciones médicas y preservación de objetos artísticos e históricos entre otras.
Si quieres conocer más acerca de ingeniería inversa CAD.

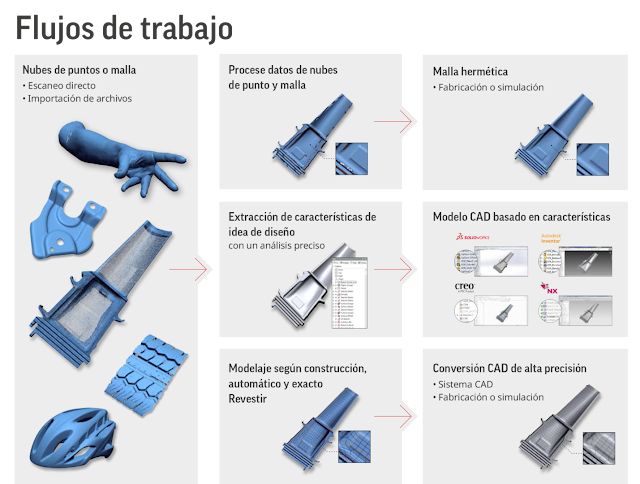

Geomagic® Design X™, el software de ingeniería inversa más completo del sector, combina procesamiento de datos de escaneado 3D con CAD basado en el historial para crear modelos sólidos y modificables basados en características, compatibles con su software CAD actual.
Es decir, es un software con el que puedes modelar 3D como cualquier software CAD 3D paramétrico, pero dentro de su sistema combina sus poderosos procesamiento en la creación, adaptación del modelado de superficies complejas, a su vez maneja de forma óptima la alineación, el procesamiento y el refinamiento de datos de nubes de puntos para la construcción de mallas.
Geomagic® Design X™ complementa su ecosistema de diseño con salida nativa a SOLIDWORKS®, Siemens NX®, Solid Edge, Autodesk Inventor®, PTC Creo® y Pro/ENGINEER® a través de la tecnología patentada LiveTransfer. Esto permite una transición muy rápida del modelo escaneado al entorno de CAD convencional que utiliza.
|
Características de Geomagic Design X |
|
|
|
|
|
|
|
|
|
|
|
Requisitos del sistema
SO (edición de 64 bits)
- Windows 7
- Windows 8
- Windows 10 Nota: * Las configuraciones que usan entornos virtuales, incluidos los paralelos, no son compatibles
CPUs
- Procesadores Intel® y AMD® con una velocidad de reloj mínima de 2 GHz * - Recomendado: Procesadores de núcleo múltiple. Hyperthreading y velocidades de reloj superiores a 3 GHz pueden ser beneficiosas, pero deben combinarse con un buen equilibrio de núcleos.
RAM
- Mínimo: 8 GB
Disco duro
- 30 GB o más recomendado
- La memoria caché de archivos temporal requiere aproximadamente 3 GB de espacio libre en disco por cada 100 millones de puntos
- Recomendado: un SSD con más de 256 GB de espacio o un disco duro de 10000 RPM
- Recomendado para productos de escaneo 3D: uso de múltiples discos duros y Asignación de uno como unidad de "caché" para almacenamiento temporal y archivos de paginación y Asignación del otro para el sistema operativo
Monitor
- Se requiere color verdadero de 32 bits
- Resolución mínima: 1280 x 960
- Resolución recomendada: 1280 X 1024 o superior
GPU
Geomagic Design X recomienda tarjetas gráficas
Tarjeta gráfica dedicada (no integrada) que cumple con los siguientes criterios:
- RAM de tarjeta de video: 4GB o más
- Marco de la tarjeta de video: debe admitir OpenGL 4.0 o superior
- Serie: NVIDIA GeForce 900 series o NVIDIA Quadro equivalente o superior
- AMD Radeon 400 series o Radeon Pro equivalente o superior
Tarjetas gráficas recomendadas Recomendadas: Tarjeta gráfica dedicada-Integrada) que cumple con los siguientes criterios:
- RAM de tarjeta de video: 2GB o más
- Marco de la tarjeta de video: debe admitir OpenGL 4.0 o superior
- Serie: NVIDIA Quadro
